產品展示

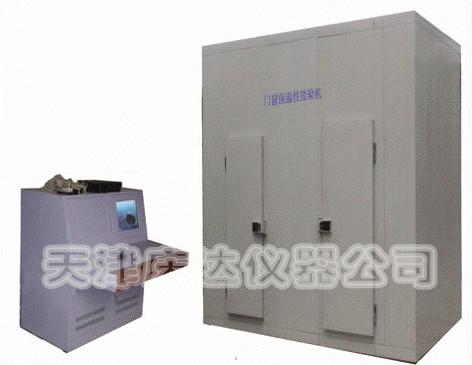

MWJ智能門窗保溫性能試驗機
| 規格型號 | MWJ-151 | MWJ-2418 | MWJ-2424 |
| 執行標準 | GB/T16729-1997、GB.T8484-2008 | ||
| 熱室溫度 | 20℃--10℃ 控溫精度±0.1℃ | ||
| 冷室溫度 | -20℃--10℃ 控溫精度±0.2℃ | ||
| 空氣流速 | 自上而下約3m/s | ||
| 最大時間尺寸 | 1500*1500（寬*高）mm | 2400*1800（寬*高）mm | 2400*2400（寬*高）mm |
| 控制臺尺寸 | 1200*1200*1200（長*寬*高）mm（控制室在另外單獨的房間） | ||
| 試驗箱尺寸 | 4*2.7*3.5m | ||
| 試驗機尺寸 | 6*4*4m | ||
| 設備用途 | 標準外窗 | 外門、外窗 | 外門、外窗 |
| 電源功率 | AC380V 12KW 50HZ 三相五線制 | ||
一、原理
本設備用于測定建筑外窗傳熱系數
l 依據標準：GB/T 8484－2008
1－熱箱 2-冷箱 3-試件框 4-電暖氣 5-試件 6-隔風板7-風機 8-蒸發器 9-加熱器 10-環境空間 11-空調器 12-冷凍機
試驗裝置熱箱用電暖氣加熱，熱箱尺寸考慮了模擬冬季散熱器采暖情況下的房間空氣自然對流條件，試驗裝置裝配了近200個溫度傳感器，用于各點溫度測量。
Q1 = QP－Q3－Q4
Q1---流過試件的熱流量 Q3---流過熱箱箱壁的熱流量
Q4---試件側向迂回熱損失 QP---輸入的總功率
l Q1 = QP－Q3－Q4
l Q3=M1?Δts
l Q4=M2?Δtf
l Δts—熱箱內、外壁溫差
l Δtf—試件熱、冷側空氣溫差
l 輸入的總功率QP
l 電加熱器加熱功率
l 風扇輸入功率
